Potrzebujesz dokładnych liczb, aby odpowiednio rozmieścić głośniki Dolby Atmos. W konfiguracji 5.1.2 zamontuj dwa głośniki górne pod kątem wzniesienia 45° lub 65° od poziomu. Układ 7.1.4 wykorzystuje cztery głośniki górne pod kątem 45° z przodu i 135° za głównym miejscem odsłuchowym. System 9.3.4 dodaje przednie szerokie i tylne górne pozycje głośników.

Wysokość ma równie duże znaczenie. Zamontuj głośniki górne 30–55 cali nad poziomem uszu i skieruj każdy z nich w stronę głównego miejsca odsłuchowego. Wytyczne Dolby określają akustyczny środek każdego górnego głośnika na wysokości co najmniej 2,4 m, czyli mniej więcej 1,2 m powyżej poziomu uszu wynoszącego 1,2 m, bez podawania wartości maksymalnej. Warstwa bazowa opiera się na jednej zasadzie: wszystkie głośniki wysokotonowe na poziomie uszu znajdują się na wysokości siedzących uszu, czyli około 36–42 cali. System głośników do kina domowego Tonewinner TD-8 7.1 zapewnia solidną podstawę dla tych kątów.

Każdy głośnik górny powinien być skierowany w stronę głównego miejsca odsłuchowego, a nie prosto w dół.

Kluczowe wnioski

• Zamontuj głośniki górne pod kątem wzniesienia 45° (65° od poziomu), aby uzyskać dokładny dźwięk Dolby Atmos.
• Umieść głośniki górne 30–55 cali nad poziomem uszu i skieruj je na główne miejsce odsłuchowe.
• Ustaw wszystkie głośniki wysokotonowe warstwy bazowej na wysokości siedzących uszu (36–42 cale), aby zapewnić płynne panoramowanie między głośnikami.

Co oznaczają liczby w Dolby Atmos

Odczytywanie 5.1.2, 7.1.4 i 9.3.4

Każda etykieta Dolby Atmos zawiera trzy liczby, a każda pozycja informuje o czymś konkretnym w układzie. Odczytaj zapis od lewej do prawej, a w kilka sekund rozkodujesz dowolną konfigurację.

Ten schemat można zastosować do każdego układu. System 5.1.2 zapewnia pięć kanałów bazowych, jeden kanał LFE i dwa kanały górne. System 7.1.4 skaluje się do siedmiu kanałów bazowych, jednego kanału LFE i czterech kanałów wysokościowych. Układ 9.3.4 dodaje dwa kolejne kanały bazowe i dwa kolejne subwoofery.

Warstwa bazowa a kanały górne

Warstwa bazowa i kanały górne pełnią różne funkcje i podczas instalacji należy traktować je jako oddzielne systemy. Kanały bazowe odtwarzają dźwięki zakotwiczone w ścianach i podłodze pomieszczenia. Ich obrazowanie silnie zależy od rozmieszczenia głośników, dlatego ważny jest odstęp kątowy między parami głośników. Kanały górne odwzorowują obiekty umieszczone wysoko oraz dźwięki przemieszczające się nad głową. Fizyczny górny głośnik centralny zapewnia dokładniejsze obrazowanie nad głową niż obrazowanie pozorne (fantomowe) między odległymi górnymi głośnikami przednimi i tylnymi.

Jedno ostrzeżenie dotyczy kanałów szerokich. Jak zauważono w wytycznych Dolby:

„Atmos wykorzystuje kanały szerokie tylko do poruszających się obiektów, więc wszelkie dźwięki bazowe (większość filmów ma ich mnóstwo) będą brzmieć słabo w układach polegających na kanałach szerokich jako połączeniu silnego obrazu między głośnikami głównymi a bocznymi. Górny środkowy zazwyczaj nie ma tego problemu”.

Ogólne zasady rozmieszczenia

Znajdowanie głównego miejsca odsłuchowego

Każdy kąt w tym poradniku wywodzi się z jednego punktu: głównego miejsca odsłuchowego (MLP). Wybierz miejsce, w którym oglądasz najwięcej materiałów. Dokonaj pomiaru od wysokości uszu w tym siedzeniu, a nie od podłogi. Zaznacz MLP na prostym planie podłogi. Wszystkie kąty poziome i odległości odwołują się do tego jednego punktu. Wyśrodkowane MLP zapewnia symetryczne rozstawienie głośników i zbalansowane obrazowanie na scenie przedniej.

Wysokość na poziomie uszu a warstwa bazowa

Ustaw każdy głośnik wysokotonowy warstwy bazowej na wysokości siedzących uszu, mniej więcej 36–42 cale od podłogi. Ta baza utrzymuje poziomitą płaszczyznę dźwięku wyrównaną z uszami. Zmierzyć własną wysokość uszu w pozycji siedzącej za pomocą taśmy mierniczej. Użyj tej liczby dla lewego, środkowego, prawego i surround głośników. Stała wysokość głośnika wysokotonowego w warstwie bazowej zachowuje płynne panoramowanie między kanałami.

Zalecany przez Dolby kąt górny

Dolby określa dla głośników górnych kąt wzniesienia 45°, co odpowiada 65° od poziomu. Zmierz ten kąt od MLP do akustycznego środka każdego górnego głośnika. Skieruj każdy przetwornik górny w stronę MLP, a nie prosto w dół. Poniższa tabela podsumowuje najważniejsze wartości rozmieszczenia.

Zmierz każdy kąt górny z głównej pozycji odsłuchowej i potwierdź go za pomocą kątomierza lub aplikacji do pomiaru kątów przed ostatecznym zamontowaniem.

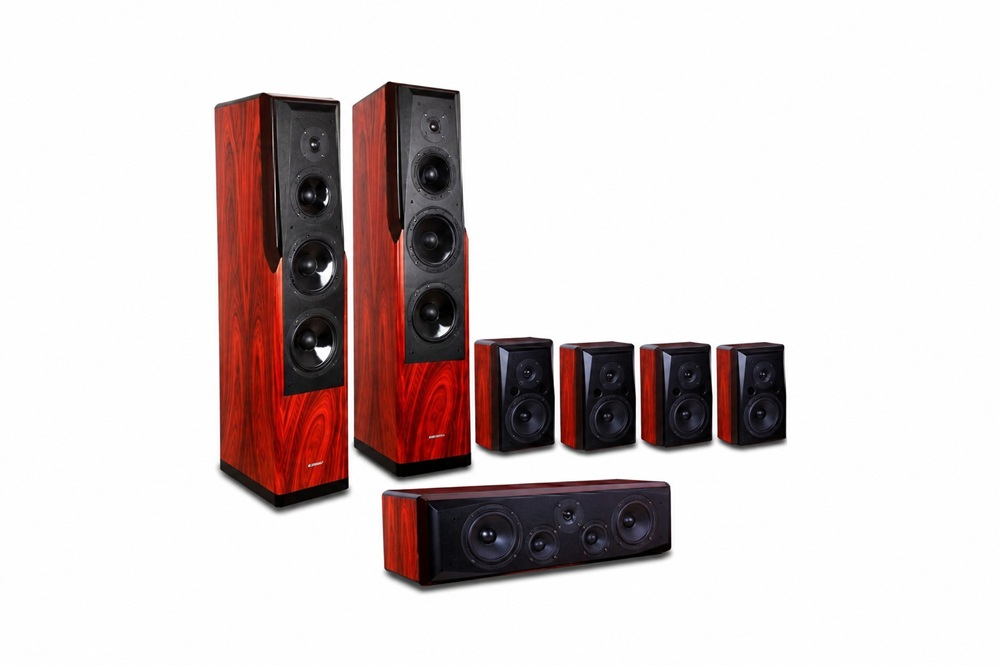

System głośników kin domowych A Tonewinner TD-8 7.1 dobrze współgra z tymi zasadami, a jego konstrukcja ułatwiająca kalibrację pomaga precyzyjnie dobrać kąty i poziomy.

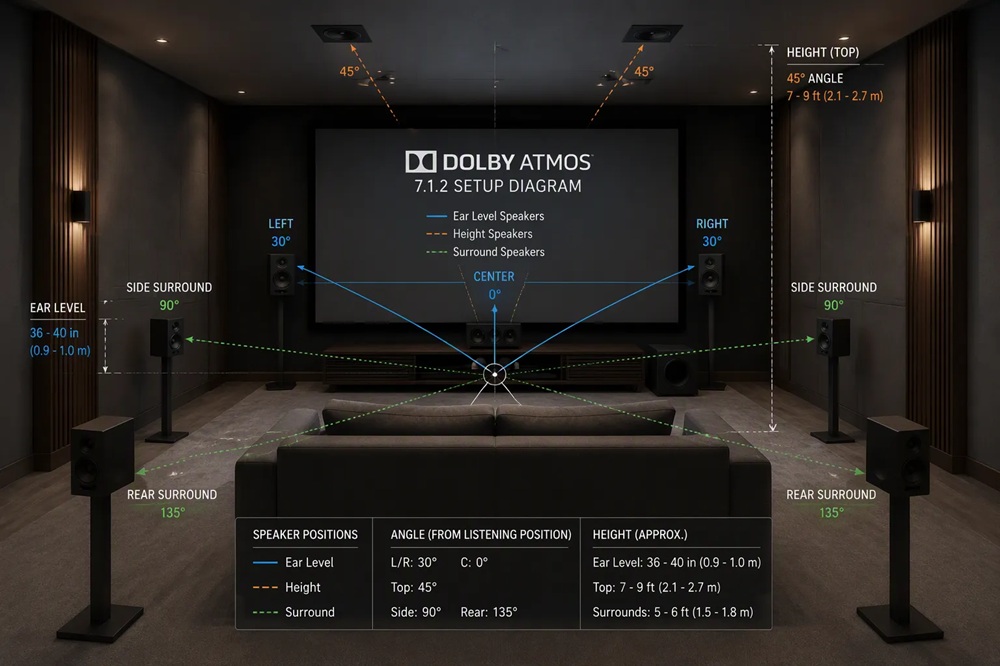

Kąty i wysokości rozmieszczenia dla systemu 5.1.2

Układ 5.1.2 zapewnia najprostszą drogę do Dolby Atmos. Umieszczasz pięć głośników warstwy głównej na wysokości uszu oraz dwa głośniki górne nad obszarem odsłuchowym. Wszystkie poniższe kąty odnoszą się do głównej pozycji odsłuchowej (MLP). Zmierz każdą wartość z tego miejsca i zapisz liczby przed wywierceniem choćby jednego otworu.

Warstwa główna: lewy, centralny i prawy

Trzy przednie głośniki stanowią kotwicę całego systemu. Dolby określa kąt 22–30° dla lewego i prawego głośnika głównego, mierzony od MLP do środka akustycznego każdego głośnika. Jeśli pomieszczenie na to pozwala, celuj w środek tego zakresu, czyli w około 26°. Kanał centralny znajduje się pod kątem 0°, bezpośrednio przed MLP.

Ustaw wszystkie trzy głośniki wysokotonowe na wysokości siedzących uszu, około 36–42 cali od podłogi. Utrzymuj trzy głośniki wysokotonowe w jednej linii poziomej. Kanał centralny zamontowany wyżej lub niżej niż głośniki główne powoduje rozmycie panoramy dialogów na scenie przedniej.

Skierowanie do wewnątrz (toe-in) ma tutaj znaczenie. Skieruj każdy głośnik główny do wewnątrz tak, aby oś jego głośnika wysokotonowego wskazywała MLP. To wyrównanie wyostrza obraz z przodu i zapewnia płynne przejście między kanałami lewym, centralnym i prawym. System głośników kin domowych Tonewinner TD-8 7.1 zapewnia spójne brzmienie przedniej sceny, dzięki czemu te trzy głośniki dobrze się komponują po prawidłowym ustawieniu kątów.

Odległość od MLP do każdego głośnika przedniego powinna być taka sama. Użyj taśmy mierniczej, a nie oczu. Symetria względem linii środkowej zachowuje stabilny obraz dla każdego słuchacza w pomieszczeniu.

Warstwa główna: głośniki surround pod kątem 90–110 stopni

Głośniki surround znajdują się obok i nieco za MLP. Dolby umieszcza je pod kątem 90–110° od przedniej linii środkowej, mierzonym w poziomie. Pozycja 90° umieszcza każdy głośnik surround bezpośrednio z boku. Pozycja 110° przesunie je za uszy. Obie opcje działają, a wybór zależy od kształtu pomieszczenia i lokalizacji fotela.

Zamontuj głośniki surround na tej samej wysokości uszu co trzy głośniki przednie, czyli 36–42 cale. Stała wysokość głośników wysokotonowych we wszystkich pięciu głośnikach warstwy głównej sprawia, że ruch dźwięków z przodu do tyłu pozostaje naturalny. Skieruj głośnik wysokotonowy każdego głośnika surround w stronę MLP, a nie w stronę przeciwległej ściany.

Trzymaj głośniki surround z dala od pobliskich ścian i mebli. Głośnik docianięty do ściany bocznej generuje wczesne odbicia, które rozmywają pole dźwiękowe surround. Zapewnij każdej obudowie kilka cali przestrzeni, jeśli pozwala na to układ.

Poniższa tabela zawiera zestawienie docelowych wartości dla warstwy głównej 5.1.2 w celu szybkiego odniesienia.

Górne: dwa górne głośniki pod kątem 45 stopni

Dwa głośniki górne uzupełniają układ 5.1.2. Dolby określa kąt elewacji 45° dla każdego górnego głośnika, co odpowiada 65° od poziomu. Zmierz ten kąt od MLP w górę do środka akustycznego każdego głośnika.

Umieść oba głośniki górne w linii z lewym i prawym głośnikiem głównym. Ich pozycja pozioma odzwierciedla scenę przednią, dzięki czemu efekty górne poruszają się zgodnie z warstwą główną poniżej. Zamontuj je 30–55 cali nad poziomem uszu i skieruj każdy przetwornik w stronę MLP, a nie pionowo w dół.

Wykonaj następujące kroki, aby zablokować obie pozycje górne:

1. Zaznacz MLP na podłodze i zanotuj wysokość swoich uszu w pozycji siedzącej.
2. Zmierz kąt elewacji 45° od MLP w kierunku sufitu, używając kątomierza lub aplikacji do pomiaru kątów.
3. Upewnij się, że wysokość montażu znajduje się 30–55 cali nad poziomem uszu.
4. Sprawdź, czy każdy górny głośnik znajduje się bezpośrednio nad odpowiadającym mu głośnikiem głównym.
5. Skieruj oba przetworniki w stronę MLP i dokręć mocowania.

Wytyczne Dolby określają akustyczny środek każdego górnego głośnika na wysokości co najmniej 2,4 m, mniej więcej 1,2 m nad poziomem uszu wynoszącym 1,2 m, bez podanego maksimum.

Wysokość sufitu wynosząca 8 stóp lub więcej ułatwia uzyskanie geometrii 45°. Niższe sufity ograniczają dostępne okno wysokości, dlatego najpierw zweryfikuj kąt i w razie potrzeby dostosuj odległość poziomą. Przesuń górne głośniki nieco do przodu lub do tyłu wzdłuż sufitu, aby zachować elewację 45° na wybranej wysokości montażu.

System głośników kinowych Tonewinner TD-8 7.1 dobrze obsługuje tę konfigurację z dwoma głośnikami sufitowymi. Jego przyjazna dla kalibracji konstrukcja pozwala precyzyjnie ustawić odległości i poziomy dla górnej pary, dzięki czemu warstwa górna integruje się z warstwą podstawową, zamiast unosić się nad nią.

Kąty i wysokości rozmieszczenia dla 7.1.4

Układ 7.1.4 podwaja zasięg dźwięku nad głową i dodaje dwa głośniki surround po bokach do warstwy podstawowej. Teraz umieszczasz siedem głośników na poziomie uszu i cztery głośniki sufitowe. Każdy kąt nadal rozchodzi się z głównego miejsca odsłuchu (MLP), więc najpierw oznacz to siedzenie i zmierz od wysokości swoich uszu w pozycji siedzącej.

Warstwa podstawowa: przednie i boczne głośniki surround

Przednia scena w systemie 7.1.4 odpowiada układowi 5.1.2. Umieść lewy i prawy głośnik główny pod kątem 22–30° względem MLP, a kanał centralny pod kątem 0°. Ustaw wszystkie trzy głośniki wysokotonowe na wysokości uszu w pozycji siedzącej, czyli około 36–42 cali. Skieruj każdy głośnik główny do wewnątrz, aby oś jego tweetera była skierowana na MLP.

Boczne głośniki surround znajdują się pod kątem 90–110° od przedniej linii środkowej, bezpośrednio obok lub tuż za twoim siedzeniem. Zamontuj je na tej samej wysokości uszu co przednią trójkę. Skieruj każdy tweeter na MLP i trzymaj obudowy kilka cali od ścian bocznych.

Dwa tylne głośniki surround uzupełniają siedmiokanałową warstwę podstawową. Dolby umieszcza je pod kątem 135–150° od przedniej linii środkowej, za MLP. Skieruj je pod kątem do wewnątrz, w stronę miejsca odsłuchowego. Utrzymuj ich tweetery na tej samej linii 36–42 cali co reszta warstwy podstawowej. Stała wysokość wszystkich siedmiu głośników zapewnia płynne przejścia dźwięków przemieszczających się z ekranu na tylną ścianę.

Symetria ma większe znaczenie w pomieszczeniu 7.1.4 niż w pomieszczeniu 5.1.2. Zmierz odległość od MLP do każdej pary surround i dopasuj lewą oraz prawą wartość. Niedopasowanie o kilka cali ściąga obraz dźwięku przestrzennego w jedną stronę.

Górne: cztery górne głośniki pod kątem 45 i 135 stopni

Cztery głośniki górne zapewniają dyskretne kanały wysokości z przodu i z tyłu. Przewodnik po konfiguracji górnej dźwięku 7.1.4 Dolby potwierdza cztery kanały wysokości: lewy i prawy górny przedni głośnik sufitowy oraz lewy i prawy górny tylny głośnik sufitowy. Przewodnik radzi również, aby każdy głośnik skierować pod kątem w stronę centralnego punktu odsłuchowego.

Umieść górną przednią parę na wysokości 45° przed MLP, co odpowiada 65° od poziomu. Umieść górną tylną parę pod kątem 135° za MLP. Wartość 135° mierzy kąt poziomy wokół MLP, więc tylne górne głośniki stanowią lustrzane odbicie przedniej pary po drugiej stronie twojego siedzenia. Zamontuj wszystkie cztery górne głośniki na wysokości 30–55 cali nad poziomem uszu i skieruj każdy przetwornik na MLP.

Oficjalne kąty elewacji Dolby dla czterech kanałów wysokości umieszczają zarówno górne przednie, jak i górne tylne głośniki w zakresie od 65° do 100°, mierzonym od poziomu uszu siedzącego słuchacza. Pod kątem 65° głośnik pozostaje wyraźnie z przodu lub z tyłu środka. Pod kątem 100° mija pion, co można osiągnąć tylko za pomocą ukośnych przegród lub uchwytów ściennych. Te szersze kąty tworzą wrażenie dźwięku znad głowy rozciągającego się do przodu i do tyłu, zamiast znajdować się bezpośrednio nad twoją głową.

Użyj tej tabeli jako swojego roboczego okna. Zacznij od 65° dla obu par i dostosuj kąt w stronę 100° tylko wtedy, gdy wysokość sufitu i mocowania na to pozwalają. Standardowy sufit o wysokości 8 stóp zazwyczaj umieszcza górne głośniki w pobliżu dolnej granicy zakresu. Wyższe sufity otwierają większą część tego okna.

Wykonaj następującą sekwencję, aby ustawić wszystkie cztery głośniki sufitowe:

1. Zaznacz MLP i zanotuj wysokość swoich uszu w pozycji siedzącej.
2. Zmierz elewację 45° w kierunku sufitu dla górnej przedniej pary.
3. Zmierz 135° wokół MLP dla górnej tylnej pary.
4. Upewnij się, że każdy punkt montażowy znajduje się 30–55 cali nad poziomem uszu.
5. Wyrównaj każdy górny głośnik z pasującym do niego głośnikiem podstawowym tam, na ile pozwala pomieszczenie.
6. Skieruj wszystkie cztery przetworniki na MLP i dokręć mocowania.

Górna przednia para powinna znajdować się w jednej linii nad lewym i prawym głośnikiem głównym. Górna tylna para powinna znajdować się nad tylnymi głośnikami surround i nieznacznie na zewnątrz od nich. To wyrównanie pozwala obiektom nad głową przemieszczać się synchronicznie z warstwą podstawową poniżej.

System głośników kinowych TD-8 7.1 dobrze pasuje do tego czterogłośnikowego układu sufitowego. Jego przyjazna dla kalibracji konstrukcja pozwala ustawić osobne odległości i poziomy dla górnej przedniej i górnej tylnej pary, dzięki czemu warstwa wysokościowa zlewa się z warstwą podstawową, zamiast brzmieć na odizolowaną.

Przed ostatecznym zamontowaniem na suficie zweryfikuj przednią pozycję 45° i tylną 135° za pomocą kątomierza lub aplikacji do pomiaru kątów.

Kąty i wysokości rozmieszczenia dla 9.3.4

Układ 9.3.4 rozszerza warstwę podstawową do dziewięciu kanałów i dodaje trzeci subwoofer. Zachowujesz cztery głośniki sufitowe z układu 7.1.4. Zmierz każdy kąt z głównego miejsca odsłuchu (MLP) na wysokości uszu w pozycji siedzącej.

Warstwa podstawowa: szerokie i tylne głośniki surround

Przednie szerokie głośniki wypełniają lukę między głównymi głośnikami a bocznymi głośnikami surround. Dolby umieszcza je pod kątem około 60° od przedniej linii środkowej. Ustaw ich tweetery na wysokości uszu w pozycji siedzącej, czyli około 36–42 cali, i skieruj każdy z nich na MLP.

Tylne głośniki surround znajdują się pod kątem 135–150° za MLP, pasując do pozycji z układu 7.1.4. Utrzymuj wszystkie dziewięć tweeterów warstwy podstawowej w jednej linii poziomej. Symetria względem linii środkowej zapewnia stabilne obrazowanie dla każdego siedzenia.

Górne: cztery górne głośniki

Warstwa górna powiela geometrię 7.1.4. Zamontuj górną przednią parę pod kątem wzniesienia 45° przed MLP, co odpowiada 65° od poziomu. Umieść górną tylną parę pod kątem 135° za MLP. Ustaw wszystkie cztery głośniki górne 30–55 cali nad poziomem uszu i skieruj każdy przetwornik na MLP.

Ustawienie trzech subwooferów

Trzy subwoofery wyrównują mody pomieszczenia dla większej liczby miejsc siedzących. Umieść jeden subwoofer w pobliżu każdego przedniego narożnika, a trzeci wzdłuż tylnej lub bocznej ściany. Uruchom procedurę kalibracji amplitunera, a następnie dostosuj poziom i opóźnienie każdego subwoofera „na ucho”. System głośników kina domowego Tonewinner TD-8 7.1 zapewnia przyjazną dla kalibracji podstawę dla tego układu z wieloma subwooferami.

Kalibracja i dopasowanie poziomów systemu głośników kina domowego TD-8 7.1

Kąty i wysokości określają geometrię. Kalibracja sprawia, że każdy głośnik działa jako jeden system. System głośników kina domowego TD-8 7.1 dobrze reaguje na staranną konfigurację, a kilka mierzonych kroków pozwoli uzyskać dokładne czasy i zrównoważone poziomy.

Ustawianie odległości i opóźnień

Ustawienia odległości informują amplituner, jak długo dźwięk z każdego głośnika dociera do uszu. Postępuj zgodnie z tą procedurą:

1. Otwórz menu Odległość głośników lub Opóźnienie głośników w ustawieniach amplitunera.
2. Zmierz odległość od przedniej odgrody każdego głośnika do uszu w pozycji odsłuchowej. Trzymaj taśmę równolegle do podłogi i mierz w normalnej pozycji siedzącej.
3. Wprowadź każdą wartość. Większość amplitunerów akceptuje przyrosty co 0,5 stopy, a lepsze modele pozwalają na rozdzielczość 0,1 stopy.
4. Ustaw subwoofer na jego rzeczywistą odległość powiększoną o około 7 stóp. To przesunięcie kompensuje odbicia basu przy częstotliwości podziału 80 Hz.

Jeden użytkownik wyrównał czasowo wszystkie głośniki względem kanału centralnego, a następnie dostosował odległości za pomocą sygnału testowego, aż wyniki mieściły się w granicach około cala. Miarka laserowa na wysokości uszu potwierdziła wskazania amplitunera.

Dopasowywanie poziomów głośników

Skalibruj każdy głośnik do poziomu około 75 dB za pomocą miernika poziomu dźwięku (SPL), a subwoofer ustaw na około 77 dB. Sprawdź ręcznie wyniki autokonfiguracji amplitunera, ponieważ mikrofony kierunkowe mogą błędnie odczytać pomieszczenie. Podaj znane tony testowe z płyty do amplitunera i przeprowadź kalibrację przy ustawieniu głośności 0 dB. Mikrofon pomiarowy, taki jak UMIK-1, zapewnia najbardziej spójne wyniki.

Weryfikacja kątów za pomocą kątomierza lub aplikacji

Sprawdź każdy kąt górny po raz ostatni. Kątomierz lub aplikacja do pomiaru kąta w telefonie potwierdzają wzniesienie 45° i tylne pozycje 135°. Niewielkie błędy w tym miejscu rozmywają warstwę wysokości, dlatego należy przeprowadzić weryfikację przed zakończeniem prac.

Zamontuj górne głośniki pod kątem wzniesienia 45° (65° od poziomu), 30–55 cali nad poziomem uszu. Trzymaj głośniki wysokotonowe warstwy bazowej na wysokości siedzących uszu. Układ 5.1.2 wykorzystuje dwa głośniki górne pod kątem 45°. Układ 7.1.4 wykorzystuje cztery głośniki górne pod kątem 45° z przodu i 135° z tyłu. Układ 9.3.4 dodaje szeroką scenę dźwiękową i trzeci subwoofer. System głośników kina domowego Tonewinner TD-8 7.1 i jego przyjazna dla kalibracji konstrukcja ułatwiają precyzyjne dopasowanie kątów. Zweryfikuj swoje rozmieszczenie za pomocą poradnika instalacji lub skorzystaj z pomocy profesjonalnego instalatora.

FAQ

Jaki jest dokładny kąt górny dla głośników Dolby Atmos?

Zamontuj górne głośniki pod kątem wzniesienia 45°, co odpowiada 65° od poziomu. Zmierz ten kąt od głównego miejsca odsłuchowego do środka akustycznego każdego górnego głośnika.

Jak wysoko nad poziomem uszu powinny znajdować się górne głośniki Dolby Atmos?

Umieść górne głośniki 30–55 cali nad poziomem siedzących uszu. Skieruj każdy przetwornik na główne miejsce odsłuchowe. Dolby ustala minimalny środek akustyczny na 2,4 m bez podawania wartości maksymalnej.

Czy górne głośniki Dolby Atmos powinny być skierowane prosto w dół?

Nie. Skieruj każdy górny przetwornik w stronę głównego miejsca odsłuchowego. Bezpośrednie skierowanie wyostrza obrazowanie wysokości i utrzymuje panoramy górne zablokowane na poniższej warstwie bazowej.
