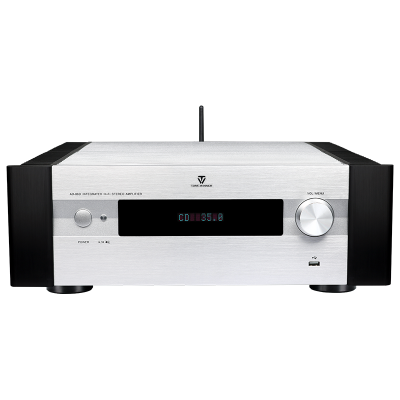

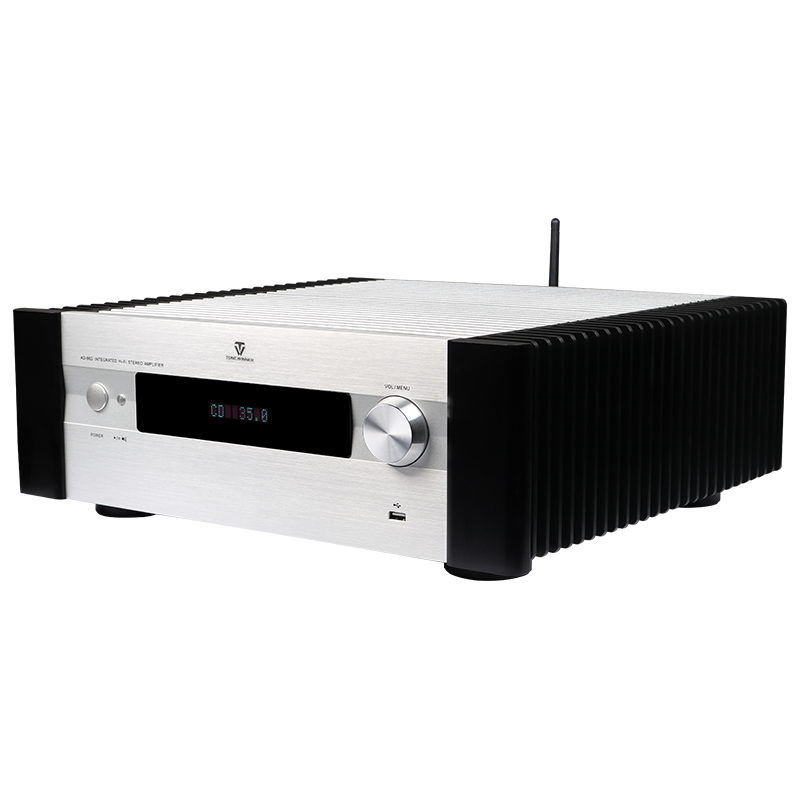

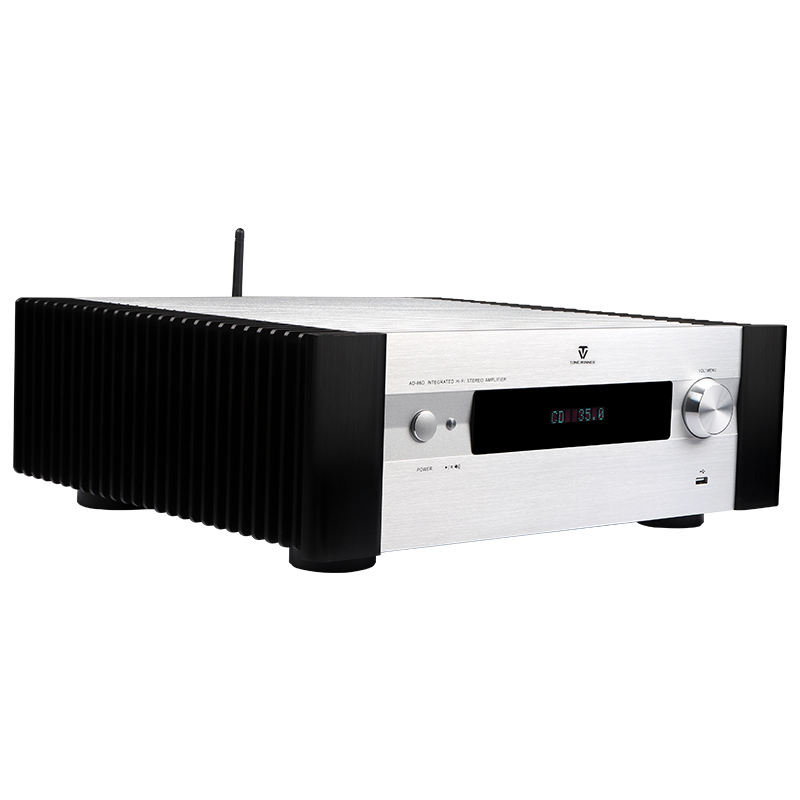

AD-86D
Zintegrowany wzmacniacz Hi-Fi klasy A
Aby sprostać zapotrzebowaniu nowoczesnych domów na wysokiej jakości i modne produkty, firma Tonewinner opracowała nową generację produktów HIFI. AD-86D HI-FI to jeden z tych produktów, który jest nową generacją średniej klasy wzmacniaczy HiFi, spełniających wymagania młodych miłośników audio dotyczące modnego wyglądu i doskonałego dźwięku. Jako 10 najlepszych marek audio w Chinach, Tonewinner ma ponad 30-letnie doświadczenie w projektowaniu i produkcji produktów akustycznych. Jako oryginalny dostawca Tonewinner zawsze ciepło wita dystrybutorów, partnerów i klientów na całym świecie.
Model
AD-86DKanały
2.0Moc
2*120WGW
23KGAD-86D
Zintegrowany wzmacniacz Hi-Fi klasy A

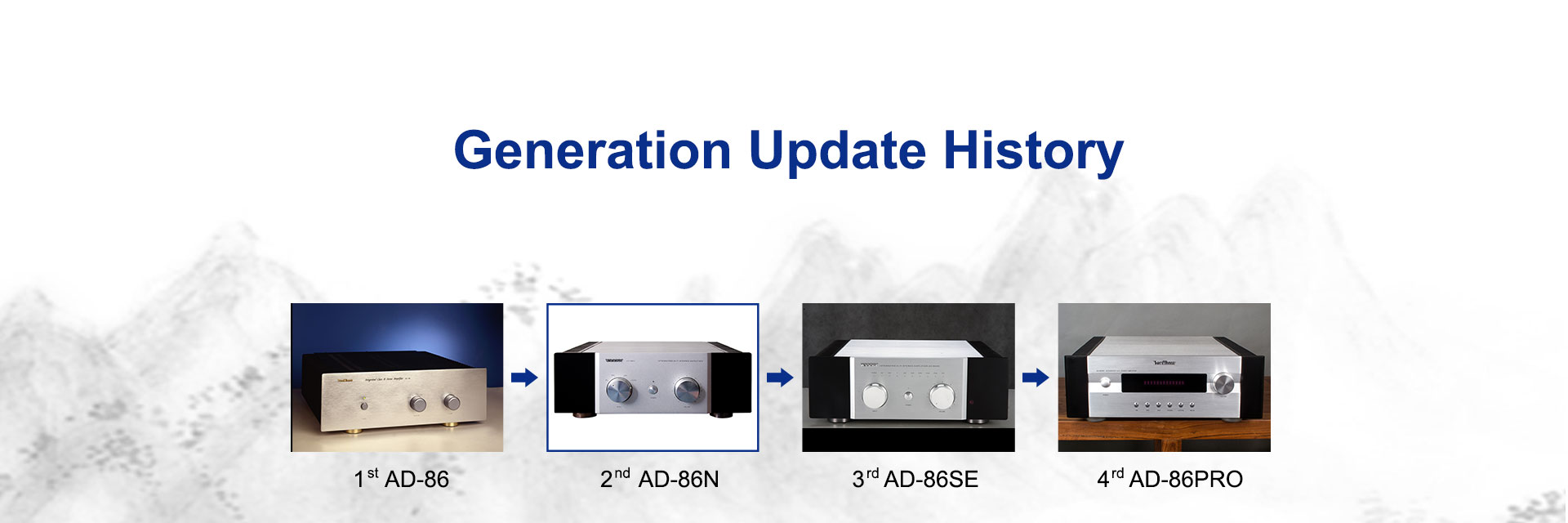

Historia aktualizacji generacji

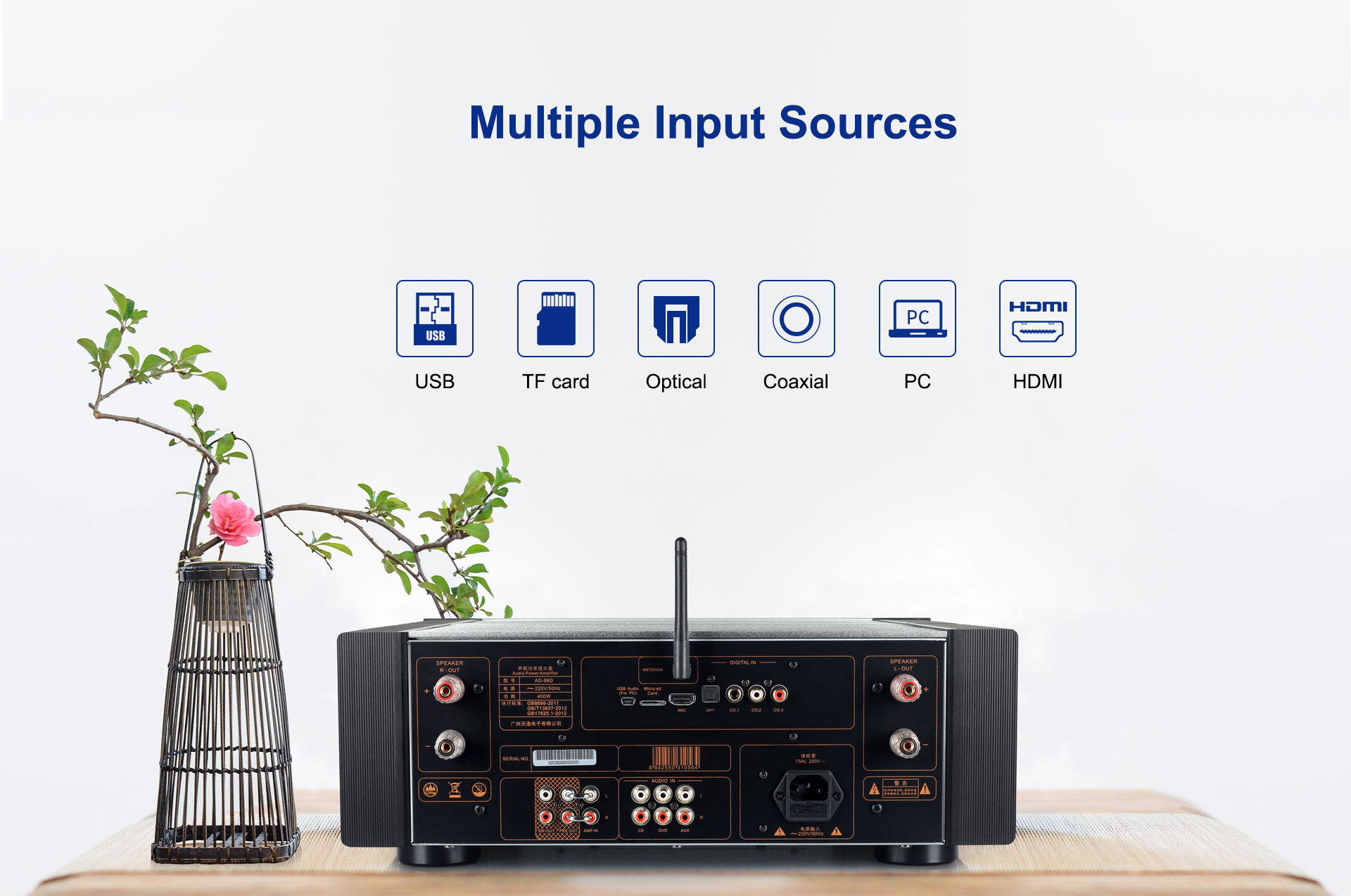

Wiele źródeł wejściowych

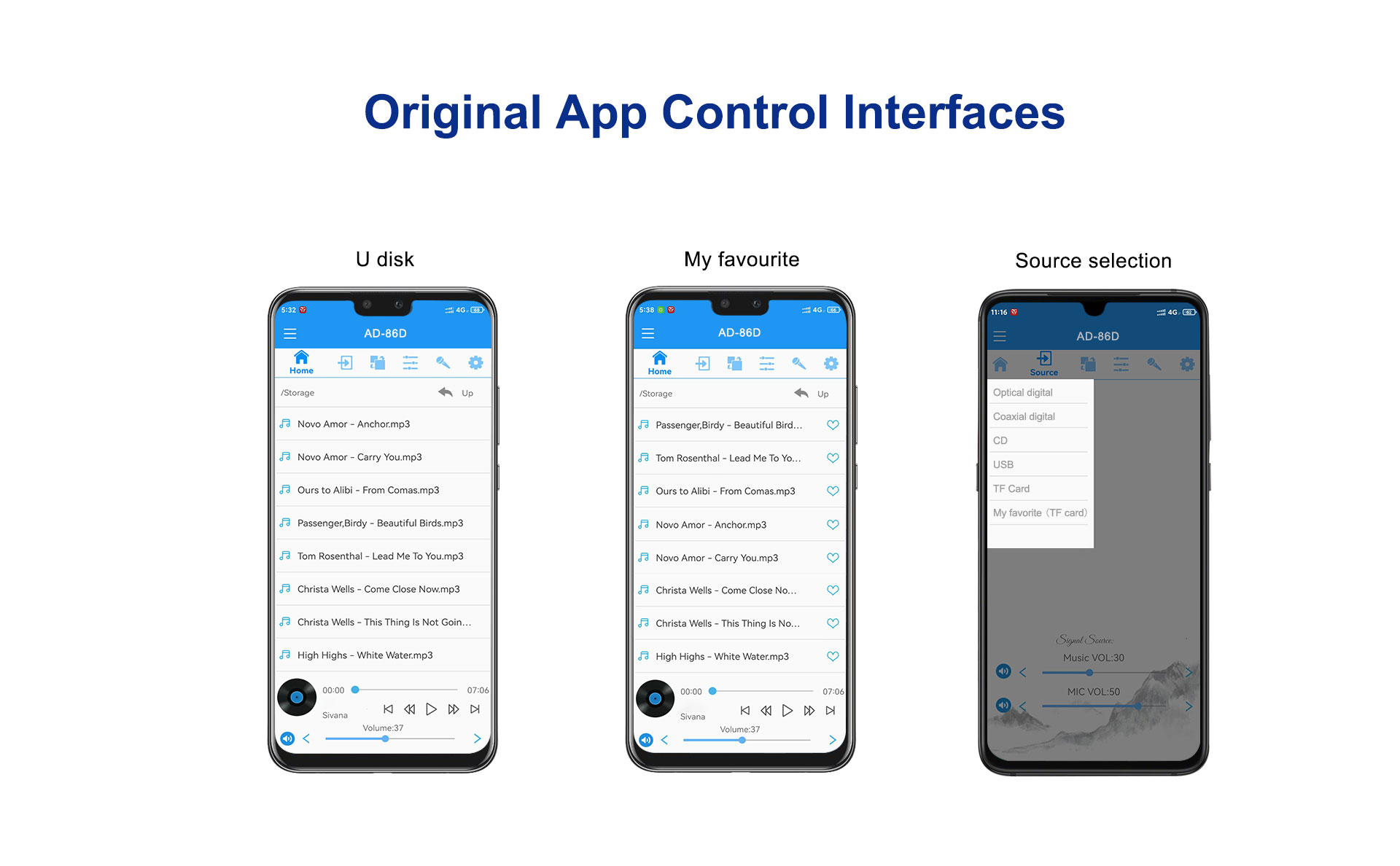

Oryginalne interfejsy kontroli aplikacji
15-metrowa transmisja Bluetooth
Wysoka prędkość i stabilność, niskie zniekształcenia, zużycie energii i opóźnienia.
Przełączaj dowolne aplikacje muzyczne i platformy.
128G dla bezstratnego efektu dźwiękowego
Obsługuje dysk USB 128G i kartę TF oraz obsługuje formaty APE, FLAC, WAV, MP3, WMA.

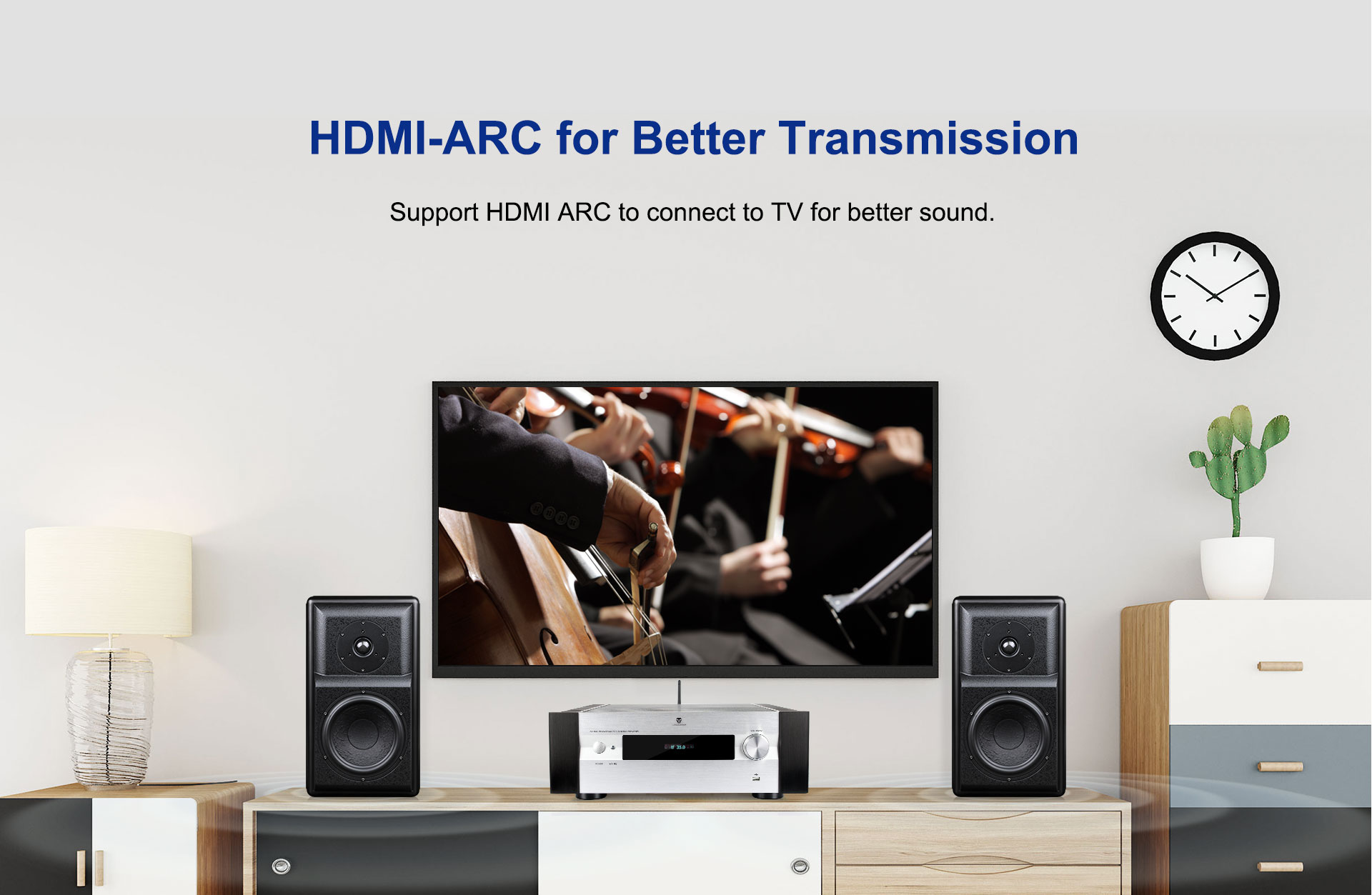

HDMI-ARC dla lepszej transmisji
Obsługa HDMI ARC do podłączenia do telewizora w celu uzyskania lepszego dźwięku.

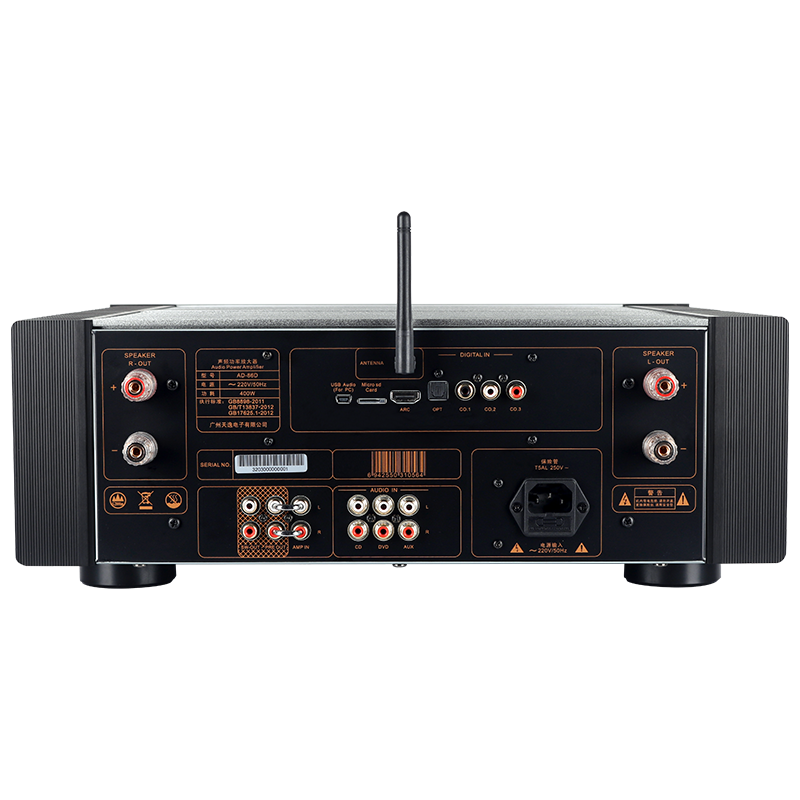

Wiele opcji połączeń
1-drożne USB Audio dla PC, 1-drożne wejście optyczne i 3-drożne wejścia koncentryczne, które obsługują PCM192kHz/24bit dla urządzeń cyfrowych.
Jednostopniowy zintegrowany wzmacniacz i przełącznik wzmacniacza
Gniazda PRE OUT i AMP IN są połączone pierścieniem zwierającym, aby wysyłać sygnały z tego urządzenia i uczynić je wzmacniaczem zintegrowanym. Odłącz pierścień zwarciowy, a otrzymasz niezależny wzmacniacz, dzięki czemu sygnały wejściowe będą mogły przechodzić przez złącze „AMP IN”.
Subwoofer Regulacja tonów wysokich i niskich
Wielokomorowy układ wewnętrzny
Obszary zasilania, wejścia, magazynowania energii oraz lewego i prawego kanału wzmacniającego są podzielone na komory, aby zredukować zakłócenia swobodnej fali elektromagnetycznej.
Projekt obwodu Hi-Fi
Część przedwzmacniacza przyjmuje wysokiej jakości wzmacniacz operacyjny, a część wzmacniacza przyjmuje typowy obwód wzmacniający różnicowy z pojedynczym zakończeniem, podwójnym wyjściem, który ma niski poziom szumów wejściowych i znacznie poprawia wzmocnienie napięcia.
Obwód wzmacniający ze wspólną bazą służy do poprawy wydajności obwodu, a po kompensacji temperatury i części rozszerzającej prąd, wzmacniający obwód wyjściowy zapewnia silne wsparcie dla napędzania jednostek głośnikowych w celu wydobycia dźwięku.
Kondensator filtra o dużej pojemności
6 niestandardowych kondensatorów filtrujących o łącznej pojemności 57 400 μF zapewni silne wsparcie.
Transformator toroidalny dużej mocy
Źródłem zasilania jest transformator pierścieniowy dużej mocy 400VA
i zapewnia wsparcie dużej mocy do napędzania całej maszyny.
Układ dekodujący DAC AD-1955
Obsługuje 24-bitowe dane audio PCM o częstotliwości próbkowania do 192 kHz
i około 120 dB SNR/DNR (bez wyciszenia) przy częstotliwości próbkowania 48 kHz
(A-Weighted) z zależnym filtrem cyfrowym i przetwornikiem cyfrowo-analogowym.
Elastyczny szeregowy port wejściowy danych umożliwia bezklejowe połączenie
do różnych urządzeń, a także redukuje błędy podczas dekodowania.
Tranzystor dużej mocy firmy Toshiba
W sumie osiem tranzystorów Toshiba TTC-5200/TTA1943 dużej mocy współpracuje ze sobą, zapewniając jasne wysokie tony, analityczne średnie tony i dźwiękowe basy.
Wzmacniacz operacyjny OPA1678
Przyjmuje dziewięć opcjonalnych wzmacniaczy OPA1678
Firma TI tworzy pełną równowagę wzmacniającą
struktura zapewniająca analityczny i ciepły dźwięk.
Detale
|
Parametry
|
SNR: ≥96 dB (ważony A, E = 1 V) |
| Zakres częstotliwości: 20Hz-60KHz (+1/-3dB) |
|
| THD: ≤0,05% (1 KHz, normalna praca) |
|
| Moc wyjściowa: 120W*2 Rms/8Ω (THD=1%, 1KHz) |
|
| Impedancja znamionowa: 4 ~ 8 omów |
|
| Wzmocnienie: 42dB |
|
| Impedancja wejściowa: 10K |
|
| NW: 18,5 kg, GW: 23 kg | |
| Napięcie zasilania: ~220V(50Hz) |
|

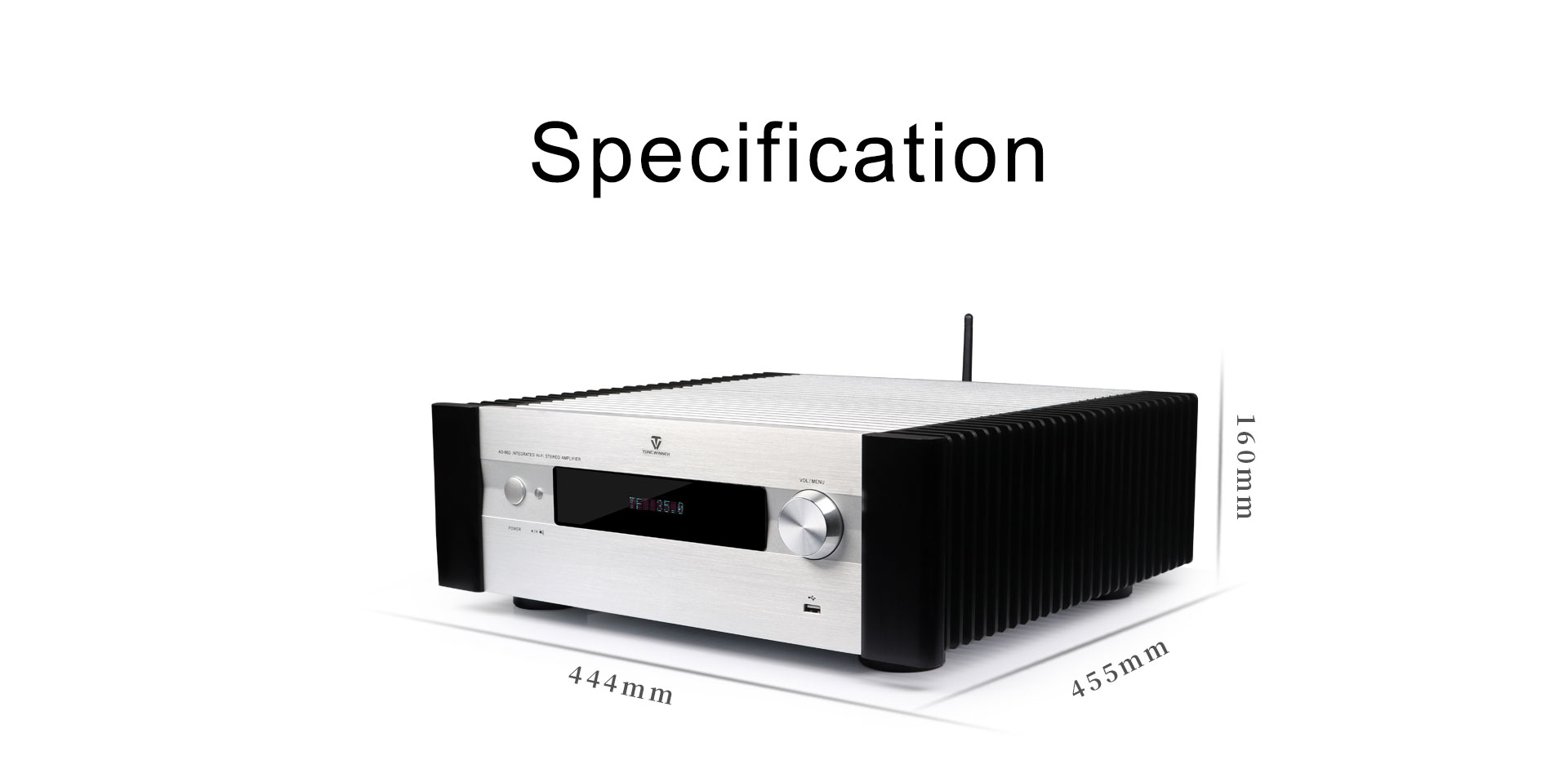

| Rozmiar całkowity: 444x455x160mm |
|
| Pobór mocy urządzenia: 400W/8Ω |
|
AD-86D
|
Kanały
|
|
<0,05% (1 KHz, normalne warunki pracy)
|
SNR
|
|
120 W (8 Ω jeden kanał, 1 KHz, THD = 1%)
|
Odpowiedzi częstotliwościowe
|
|
8 omów
|
Zużycie jednostkowe
|
|
42dB
|
Impedancja wejściowa
|
|
4 ~ 8 Ω
|
północny zachód
|
|
444*413*66mm
|
Akcesoria
|
Aby sprostać zapotrzebowaniu nowoczesnych domów na modne i wysokiej jakości produkty, firma Tonewinner opracowała nową generację produktów HIFI. AD-86D HI-FI to jeden z tych produktów, który jest nową generacją średniej klasy wzmacniaczy HiFi, spełniających wymagania młodych miłośników audio dotyczące modnego wyglądu i doskonałego dźwięku.

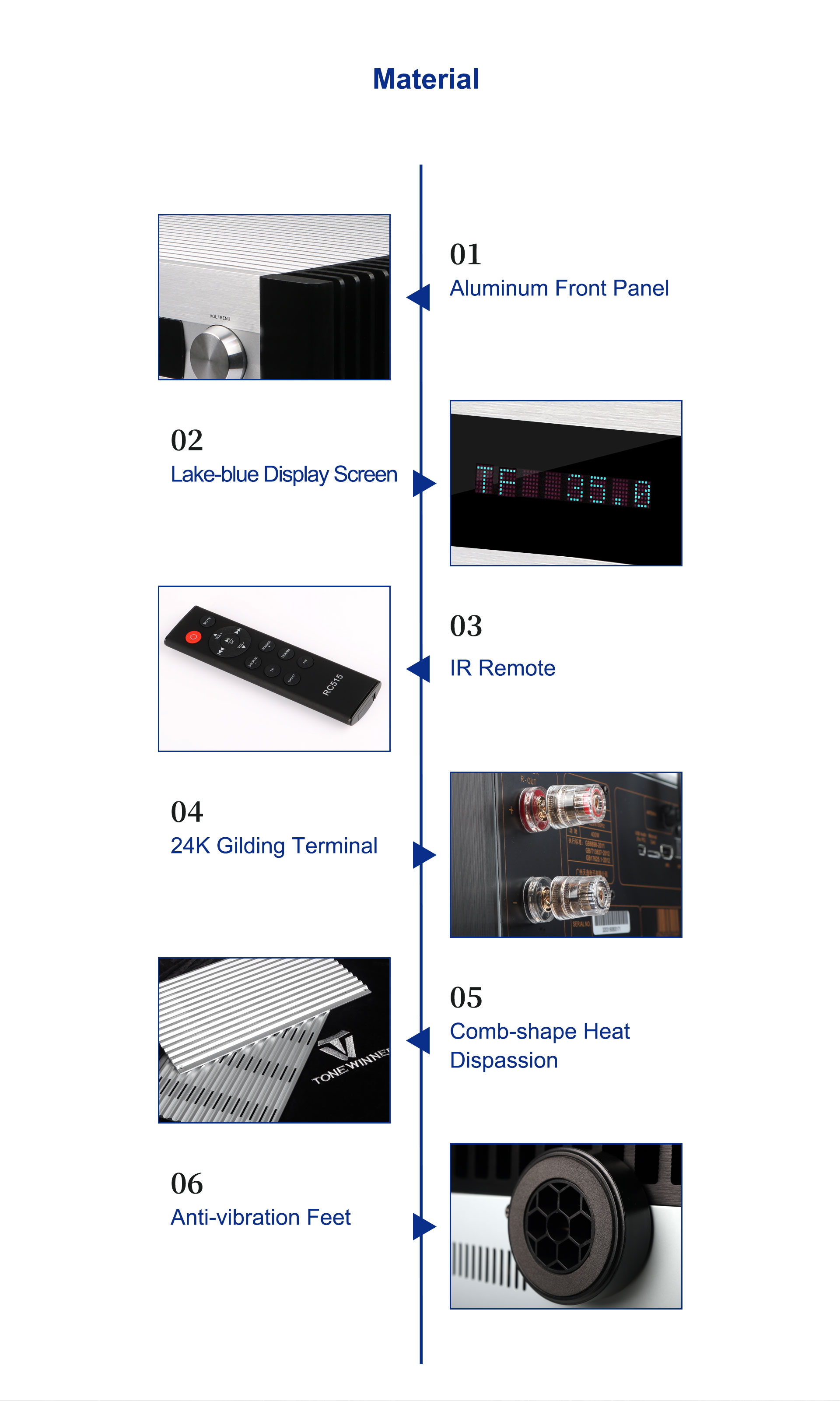

1. Projekt zewnętrzny

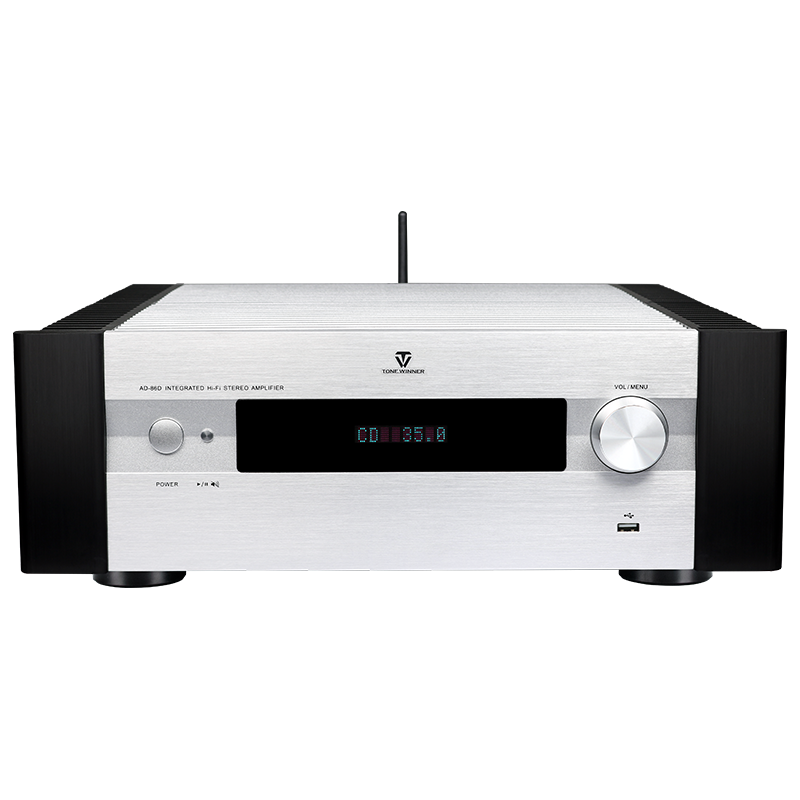

Obudowa ze stopu aluminium AD-86D jest klasycznie czarno-srebrna i anodowana, aby powierzchnia była wypolerowana i jasna, co zapewni długotrwałą pracę. Panel przedni jest płynnie zakrzywiony w kształt litery V i ozdobiony ekranem w kolorze jeziora. Pokrętła i przyciski na panelu lub pilocie są wykonane i wypolerowane w dobrym kolorze i fakturze. Elegancka liniowa i zakrzywiona konstrukcja pasuje do większości pomieszczeń i zapewnia dobre samopoczucie.
2. Projekt wewnętrzny
Część przedwzmacniacza wykorzystuje wzmacniacz operacyjny o wysokiej wierności, a część wzmacniacza przyjmuje różnicowe obwody wzmacniające i łącznie osiem tranzystorów Toshiba dużej mocy TTC-5200/TTA1943. Długi obwód serwomotoru i odpowiedni obwód ujemnego sprzężenia zwrotnego służy do stabilizacji pracy maszyny, zminimalizowania zniekształceń i poprawy wydajności.
W sumie sześć kondensatorów filtrujących jest dostosowanych do maszyny i obsługuje do 57 400 pojemności, które mają dobre właściwości pod względem wartości rezystancji napięciowej, wartości odporności na temperaturę i wartości pojemności.
Dwukanałowy wzmacniacz operacyjny OPA1678 firmy TI oferuje wyższą wydajność na poziomie systemu niż starsze wzmacniacze operacyjne powszechnie stosowane w obwodach audio. Osiąga niską gęstość szumów 4,5 nV/√ Hz i niskie zniekształcenia 0,0001% przy 1 kHz, co poprawia wierność sygnału audio. Oferuje również zmianę napięcia wyjściowego typu rail-to-rail do 800 mV przy obciążeniu 2 kΩ, co zwiększa zapas mocy i maksymalizuje zakres dynamiczny.
NJW1194 to 2-kanałowy elektroniczny regulator głośności z 4-wejściowym i 1-wyjściowym stereofonicznym selektorem audio i kontrolą tonów. Charakteryzuje się niskim poziomem szumów i niskimi zniekształceniami z obwodem drabinkowym oporowym. Osiąga niski poziom szumów wyjściowych -117dBVtyp, separację kanałów -120dBtyp i krok 0,5dB do regulacji głośności tonów wysokich i niskich.
Układ dekodujący AD-1955 firmy Analog Devices obsługuje 24-bitowe dane audio PCM z częstotliwością próbkowania 192 kHz.
3. Główne cechy
4. Efekt dźwiękowy
AD-86D obsługuje szeroki zakres częstotliwości dla większości rodzajów muzyki i zapewnia analityczne brzmienie wokali i instrumentów. Dzięki dobrej separacji kanałów, niezależnie od muzyki klasycznej czy rockowej, AD-86D zapewni jasne wysokie tony, rozdęty środek i dźwiękowy bas.
